盲埋孔PCB

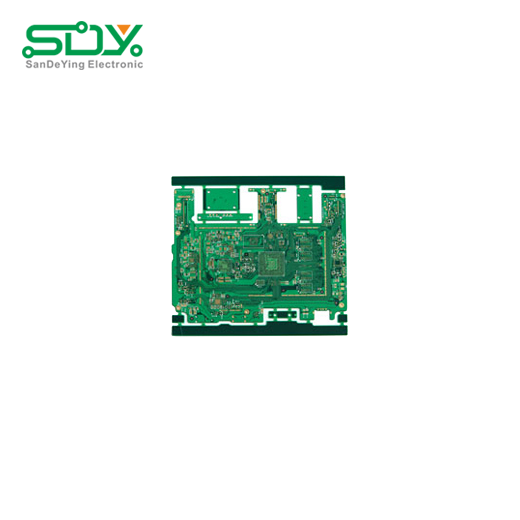

6L Blind-buried Via Printed Circuit Board
盲孔从外层开始，但在内层终止。埋藏的通孔仅存在于内层之间，不在外层开始或终止。
盲孔和埋孔在HDI PCB中特别有利，因为它们优化了板的密度，而不增加板的尺寸或板层的数量。
发送查询 >
一站式高品质 PCB
制造商
13828761409
| 基本情况 | |
| 层 | 6L |
|---|---|
| 母材 | FR4 |
| 板厚度 | 1.6mm |
| 铜重量 | 1Oz |
| 表面光洁度 | Immersion Gold |
| 应用程序 | Telecommunications |
| 证书 | UL, ISO9001, RoHS |
| 附加信息 | |
| 品牌 | 三德盈 |
|---|---|
| 产源 | 中国、深圳 |
| 包装 | 内气泡袋+标准纸箱 |
| 付款条件 | T/T |
| 运输方式 | 海洋、陆地、飞机 |
| - | - |
| - | - |
应用程序
盲通孔和埋通孔有助于保护PCB不动，允许在其上方或下方设计功能和线路，而无需进行连接。如今，许多小间距BGA和倒装芯片元件封装图都不允许在BGA焊盘之间运行轨迹。盲孔和埋孔仅连接该区域内需要连接的层。
PCB能力和服务
-
1
单面、双面和多层印刷电路板。FPC。柔性刚性印刷电路板，价格有竞争力，质量好，服务优良
-
2
CEM-1、FR-4、FR-4高热重、铝基材料、聚酰亚胺、罗杰斯、塔康等
-
3
HAL、HASL、浸金、浸银、镀金、镍、银、金指、OSP表面处理
-
4
数量范围从样品到批量订单100%电子测试
我们的优势
-
认证
ISO 9001 和 UL 证书
-
技术
从设计到制造的全面技术支持
-
创新
持续投资支持的高科技
-
专业
10年以上印刷电路板生产经验
-
团队
具有5年以上工作经验的专业海外销售团队
-
服务
售后服务很好
-
我们需要什么？
gerber文件/pcb文件
印刷电路板规格：基材；板厚；铜厚；焊罩和丝网颜色；表面处理
数量和时间要求
-
运费和付款
由DHL、UPS、FedEx、TNT使用客户帐户。
我们建议您使用我们的DHL、UPS、联邦快递、TNT发送。
通过邮政特快专递（通常是俄罗斯客户），价格很高。
根据客户要求，海运大量货物。
由客户的运输公司提供。
通过PayPal、T/T、西部联盟等。
-
印刷电路板生产时间
1-2层：样品：2-3天/批量生产：7-8天
多层：样品：5-6天/批量生产：8-10天
特殊板：2周/批量生产：2周
-
