盲埋孔PCB

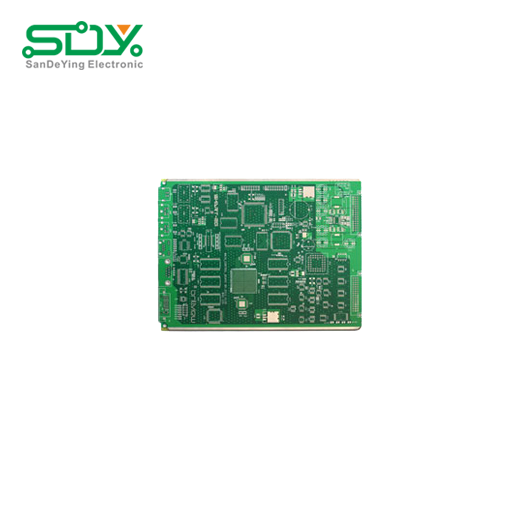

6-Layer Blind-buried Via PCB
盲孔从外层开始，但在内层终止。埋藏的通孔仅存在于内层之间，不在外层开始或终止。
盲孔和埋孔在HDI PCB中特别有利，因为它们优化了板的密度，而不增加板的尺寸或板层的数量。
发送查询 >
一站式高品质 PCB
制造商
13828761409
| 基本情况 | |
| 层 | 6L |
|---|---|
| 母材 | FR4 |
| 板厚度 | 1.6mm |
| 铜重量 | 1Oz |
| 表面光洁度 | Lead free HASL |
| 应用程序 | Industrial Facilitie |
| 证书 | UL, ISO9001, RoHS |
| 附加信息 | |
| 品牌 | 三德盈 |
|---|---|
| 产源 | 中国、深圳 |
| 包装 | 内气泡袋+标准纸箱 |
| 付款条件 | T/T |
| 运输方式 | 海洋、陆地、飞机 |
| - | - |
| - | - |
应用程序
盲通孔和埋通孔有助于保护PCB不动，允许在其上方或下方设计功能和线路，而无需进行连接。如今，许多小间距BGA和倒装芯片元件封装图都不允许在BGA焊盘之间运行轨迹。盲孔和埋孔仅连接该区域内需要连接的层。
